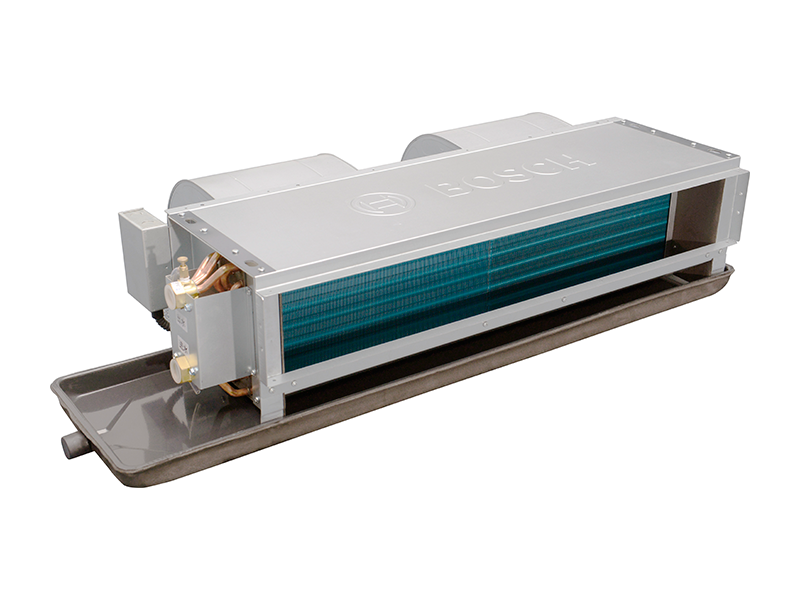

輕巧美觀，結構緊湊堅固。機身高度僅220毫米, 超薄的外形設計使機組可以安裝在相當狹小空間
結構設計靈活，用戶在現場可方便的改變機組的左右接管方向。機組安裝省時省力
高效能機組換熱器采用優質紫銅管，配以高效百葉窗式親水鋁箔翅片，精密機械漲管，換熱效率高。大直徑葉輪風機的強化送風使機組發揮最大的傳熱效能
低噪聲機組所選用的低轉速前向多翼金屬葉輪及低噪聲電機，出廠前逐一經過嚴格的動平衡測試，在保證風量與出風靜壓的基礎上最大的限度的降低機組噪聲
安全、防漏：機組凝結水盤為整體沖壓一次成型，無焊縫、焊點；難燃型保溫材料整體粘貼于水盤，杜絕滴漏水的現象。專門設計的水盤帶有一定傾斜度，確保凝結水迅速排出
可選項：
左右接管
高靜壓選項(最高靜壓50Pa)
回風箱，過濾網
凝水盤選項：加長/不銹鋼
溫控器
二通閥、三通閥
| 型號 | FC02 | FC03 | FC04 | FC05 | FC06 | FC08 | FC10 | FC12 | FC14 | |
|---|---|---|---|---|---|---|---|---|---|---|
| 額定風量(m3/h) | H | 340 | 510 | 680 | 850 | 1020 | 1360 | 1700 | 2040 | 2380 |
| M | 260 | 380 | 510 | 640 | 770 | 1020 | 1280 | 1530 | 1790 | |
| L | 170 | 260 | 340 | 430 | 510 | 680 | 850 | 1020 | 1190 | |
| 制冷量(W) | H | 2370 | 3260 | 4100 | 4840 | 5630 | 7740 | 9400 | 11200 | 13180 |
| M | 1870 | 2450 | 2930 | 3740 | 4480 | 5920 | 7400 | 8940 | 10420 | |
| L | 1450 | 1760 | 2120 | 2730 | 3240 | 4290 | 5370 | 6510 | 7580 | |
| 制熱量(W) | H | 3980 | 5260 | 6850 | 7410 | 9470 | 12680 | 14410 | 17160 | 20190 |
| M | 3210 | 3950 | 4900 | 5740 | 7550 | 9690 | 11340 | 13700 | 15970 | |
| L | 2600 | 2840 | 3550 | 4190 | 5450 | 7030 | 8230 | 9970 | 11610 | |
| 輸入功率(W) | (12Pa) | 36 | 52 | 58 | 82 | 94 | 143 | 166 | 186 | 226 |
| (30Pa) | 43 | 58 | 78 | 87 | 108 | 146 | 187 | 211 | 271 | |
| (50Pa) | 47 | 65 | 80 | 101 | 126 | 165 | 200 | 240 | 326 | |
| 噪聲(dB(A)) | (12Pa) | 36 | 38 | 40 | 42 | 44 | 45 | 47 | 49 | 51 |
| (30Pa) | 39 | 41 | 43 | 45 | 46 | 47 | 49 | 51 | 53 | |
| (50Pa) | 41 | 43 | 45 | 46 | 48 | 49 | 51 | 53 | 54 | |
| 風機形式 | 前彎多翼離心式雙吸葉輪 | |||||||||
| 電機 | 形式 | 單相電容異步電動機 | ||||||||
| 絕緣等級 | B | |||||||||
| 電源 | 220V/1P/50Hz | |||||||||
| 盤管 | 形式 | 優質紫銅管機械漲接鋁翅片 | ||||||||
| 使用壓力 | 1.6MPa | |||||||||
| 進出水管接口 | ZG3/4” | |||||||||
| 凝結水接口 | DN20 | |||||||||
| 水量(kg/h) | H | 415 | 571 | 718 | 847 | 987 | 1356 | 1649 | 1962 | 2313 |
| 水阻實測(kpa) | H | 18 | 24 | 28 | 30 | 32 | 36 | 38 | 40 | 42 |
| 凈重（不帶回風箱） | （kg） | 13.2 | 16.2 | 16.2 | 16.2 | 18 | 23.3 | 28.8 | 28.8 | 33.6 |
| 凈重帶回風箱 | （kg） | 15.7 | 19.6 | 19.6 | 19.6 | 21.5 | 28.3 | 34.2 | 34.2 | 39.5 |
| 外形尺寸 | （mm） |
880x 466x 220 |
1030x 466x 220 |
1030x 466x 220 |
1030x 466x 220 |
1180x 466x 220 |
1500x 466x 220 |
1660x 466x 220 |
1660x 466x 220 |
1930x 466x 220 |
|
說明： 1．冷量測定工況：進風干球溫度27℃，濕球溫度19.5℃，進水溫度7℃，出水溫度12℃。 2．熱量測定工況：進風干球溫度21℃，進水溫度60℃，供水量與供冷工況相同。 3．聲壓級噪聲數值是在消聲室或半消聲室，在機組前方下方1米處，機組高檔運行的測試值。 4．H、M、L分別指高、中、低檔。 5. 機組靜壓為不帶風口、回風箱和過濾器的測定值。 |
||||||||||
